Magnetfeld

Das NFA1000 unterstützt mit innovativen Funktionen die baubiologische Arbeit optimal: DREIdimensionale potentialfreie Messung des elektrischen Feldes bis 1000 kHz - ganz ohne zusätzlichen "Würfel": Die sprichwörtliche "Quadratur des Kreises" gelang dank unserer Patente DE102008045360 und DE102007025911. Die potentialfreie Vermessung eines Schlafplatzes an 9 Punkten gemäß der Vorschriften des VDB e.V. wird durch die Firmware des NFA1000 optimal unterstützt, so dass diese in weniger als einer Minute vollständig durchgeführt werden kann. Die frequenz- und achsspezifische Visualisierung leistet NFAsoft mit einem Mausklick. Darüber hinaus ist - wie bei allen NFAs - ein kompakter 3D-Magnetfeldsensor integriert. Erdpotentialgebundene E-Feldmessung mit integrierter Sonde oder mit optional erhältlicher TCO-konformer Sonde TCO3. Die integrierte Notizfunktion (Voicerecorder) macht die Schlafplatz Untersuchung nochmals deutlich effizienter. Darüber hinaus sind selbstverständlich alle gemeinsamen Alleinstellungsmerkmale der NFA-Baureihe umgesetzt: Parallel zum echten 3D-Wert des Magnetfeldes im gesamten Frequenzbereich werden die drei Achsen, Bahn- und Netzstrom sowie natürliche und künstliche Oberwellen („Dirty Power“) separat aufgezeichnet. Leistungsfähige PC-Auswertungssoftware NFAsoft im Lieferumfang. Umfangreiche Grafik- und Statistikfunktionen (z. B. 95. Perzentil usw.) Kontinuierliche Messung garantiert - auch zwischenzeitliche Maxima werden 10 x pro Sekunde auf der mitgelieferten SD-Karte abgespeichert. Freier Anschluss zur simultanen HF-Aufzeichnung mit externem HF-Analyser oder tiefergehenden Analysen mittels Stromzange/Stromschleife. Kompakter integrierter Sensor erlaubt eine präzise Messung auch sehr inhomogener Felder. Li-Ionen Akkus für 36 Stunden unterbrechungsfreie Aufzeichnung bei zehn kompletten Datensätzen pro Sekunde. Ausführliche Beschreibung des umfangreichen Leistungsspektrums, auch im Vergleich zu den anderen NFAs finden Sie im Datenblatt (unter "verfügbare Downloads"). Die aktuelle Firmware zum Herunterladen finden Sie unter Downloads. Für ein besseres Verständnis der umfangreichen Mess- und Aufzeichnungsmöglichkeiten lesen Sie bitte in der Bedienungsanleitung nach, sie ist Teil der Beschreibung und der Spezifikation. Sie können diese weiter unten auf dieser Seite herunterladen. Hersteller gemäß GPSRGigahertz Solutions GmbH

Revolutioniert die Aussagekraft von Langzeitaufzeichnungen des Magnetfelds: Parallel zum echten 3D-Wert des gesamten Frequenzbereichs werden die drei Achsen, Bahn- und Netzstrom sowie deren Oberwellen separat aufgezeichnet.  Leistungsfähige PC-Auswertungssoftware NFAsoft im Lieferumfang. Umfangreiche Grafik- und Statistikfunktionen (z. B. 95. Perzentil usw.). Kontinuierliche Messung garantiert - auch zwischenzeitliche Maxima werden 10x pro Sekunde auf der mitgelieferten SD-Karte abgespeichert. Freier Anschluss zur simultanen HF-Aufzeichnung mit externem HF-Analyser oder tiefergehenden Analysen mittels Stromzange/Stromschleife. Kompakter integrierter Sensor zur präzisen Messung auch sehr inhomogener Felder.  Li-Ionen Akkus für 48 Stunden unterbrechungsfreie Aufzeichnung bei zehn kompletten Datensätzen pro Sekunde. Weiterführende Informationen: Ausführliche Beschreibung des umfangreichen Leistungsspektrums, auch im Vergleich zu den anderen NFAs finden Sie im Datenblatt (unter "verfügbare Downloads"). Die aktuelle Firmware zum Herunterladen finden Sie im Downloadbereich der Website. Für ein besseres Verständnis der umfangreichen Mess- und Aufzeichnungsmöglichkeiten lesen Sie bitte in der Bedienungsanleitung nach, sie ist Teil der Beschreibung und der Spezifikation. Sie können diese weiter unten auf dieser Seite herunterladen.

Sie möchten niederfrequente elektromagnetische Felder in Ihrem Zuhause oder am Arbeitsplatz zuverlässig beurteilen – ohne komplizierte Messtechnik? Das Safe & Sound EM3 ist ein professionelles 3-in-1 Messgerät für den NF-Bereich: Es misst 3D-Magnetfelder (AC), 1D-elektrische Wechselfelder (AC) sowie Körperspannung. Damit erhalten Sie eine praxisnahe Grundlage, um typische Problemquellen wie Stromleitungen, Sicherungskästen, Netzteile, Trafos, Fußbodenheizungen, Geräte im Standby, Zuleitungen, Erdungs-/Potentialprobleme oder Netzstörungen besser einzuordnen – und Maßnahmen gezielt zu prüfen. Das EM3 wurde speziell für sehr niedrige Feldstärken entwickelt und eignet sich dadurch sowohl für sensible Anwendungen (z. B. Schlafplatz-Check) als auch für eine systematische Gebäude-/Raumanalyse. Dank OLED-Display, RMS- und Peak-Messung, Frequenzfiltern und Audioausgabe können Sie Auffälligkeiten schnell erkennen und nachvollziehbar dokumentieren. ________________________________________ Warum dieses Messgerät? 1) Drei Messungen in einem Gerät – ohne Umstecken Mit dem EM3 messen Sie: Magnetische Wechselfelder (3D / X-Y-Z) Elektrische Wechselfelder (1D) Körperspannung (Body Voltage) So können Sie typische NF-Probleme ganzheitlich bewerten: Feldstärke am Ort, Einfluss der Erdung, und ob sich Maßnahmen tatsächlich auswirken. 2) Sehr hohe Empfindlichkeit für Schlafplatz & Feinanalyse Das EM3 ist auf die Messung schwacher elektrischer und magnetischer Wechselfelder optimiert. Ideal, wenn Sie nicht nur „grob suchen“, sondern sauber vergleichen möchten (z. B. Bettposition, Leitungswege, Kopfteil, Wand hinter dem Bett). 3) Filter helfen, Störquellen einzugrenzen Sie können zwischen Filtern wählen (u. a. 16,7 Hz, >60 Hz, >2 kHz sowie FULL), um Signale besser zuzuordnen – z. B. netzfrequente Anteile vs. höherfrequente Störungen im NF-Bereich. 4) RMS & Peak – weil NF oft „pulst“ Viele NF-Quellen sind zeitlich schwankend. Mit RMS (Dauerbelastung) und PEAK (Spitzen) erhalten Sie ein deutlich realistischeres Bild als mit einer einzigen Momentaufnahme. ________________________________________ Typische Anwendungsfälle Schlafplatz-Messung: Leitungen, Steckdosen, Geräte, Verlängerungen, Ladegeräte, Nachbarwand Sicherungskasten / Hausanschluss: Magnetfeld-Hotspots finden, Leitungsbündel beurteilen Arbeitsplatz: Monitor/Netzteile/Mehrfachsteckdosen prüfen, Kabelmanagement optimieren Erdung prüfen: Körperspannung messen, Maßnahmen (Erdung, Netzfreischaltung, Umpositionierung) vergleichen Störquellen im NF-Bereich: Trafos, Dimmer, LED-Treiber, Ladegeräte, PV-/Wechselrichter-Einflüsse im Gebäudeumfeld ________________________________________ Funktionen & Highlights 3D-Magnetfeldmessung (AC) mit X-/Y-/Z-Achse 1D-elektrische Feldmessung (AC) Körperspannungsmessung (Body Voltage) OLED-Display mit klarer Modusanzeige RMS & PEAK Messmodi Frequenzfilter: 16,7 Hz, >60 Hz, >2 kHz, FULL Audioausgabe (Klick-/„Geiger“-Effekt zur schnellen Orientierung) Messleitungen & Zubehör für geerdete E-Feld- und Körperspannungs-Messungen Dauerbetrieb über USB-C möglich Drittanbieter-kalibrierte Spezifikationen / geprüft (laut Hersteller) Technische DatenArtikelgewicht: 0,96 kgFrequenzbereich: Magnetische Wechselfelder (AC / 3D): 16,7 Hz sowie 50 Hz - 120 kHz Elektrische Wechselfelder (AC / 1D): 16,7 Hz sowie 50 Hz - 400 kHz Körperspannung 50 Hz - 120 kHz Filter: 16,7 Hz Bandpass, FULL (>50 Hz ohne 16,7 Hz), >60 Hz High-Pass, >2 kHz High-PassLieferumfang: EM3-Koffer Safe & Sound EM3 Messgerät Messanleitung & Benutzerhandbuch Kalibrier-/Prüfnachweis (laut Hersteller) Messleitung 46 cm (rot) für Handsonde (4 mm Banane) Messleitung 6,1 m (schwarz) für Erdung (4 mm Banane) Handsonde (Aluminium) Erdungsklemme (Krokodilklemme) Erdungszapfen (ca. 20 cm) 2× AA-BatterienMessbereich: Magnetische Wechselfelder (typisch): 0,01 mG – 25 mG (1 nT – 2500 nT) im präzisen Bereich Erweiterter Bereich (reduzierte Toleranz): bis 100 mG pro Achse bzw. 173 mG (3D) Elektrische Wechselfelder (frequenzabhängig): 0,01 V/m – 200 V/m Präziser Bereich (je nach Frequenz): 0,01 V/m - 10 V/m bzw. bis ca. 45 V/m (bis 120 kHz), darüber reduzierte Toleranz bis 200 V/m Körperspannung: 1 mV - 12.000 mV Eingangsimpedanz: 10 MΩ + <100 pFSensor: Achsen: 3 Magnet (X/Y/Z) / 1 ElektrischSignalbewertung: Messmodi: RMS & PEAKStromversorgung: 2× AA-Batterien (Alkaline), Laufzeit typ. >12 Stunden (je nach Nutzung) Anschlüsse: USB-C (Strom), 3,5 mm (Audio)Garantie: 2 Jahre

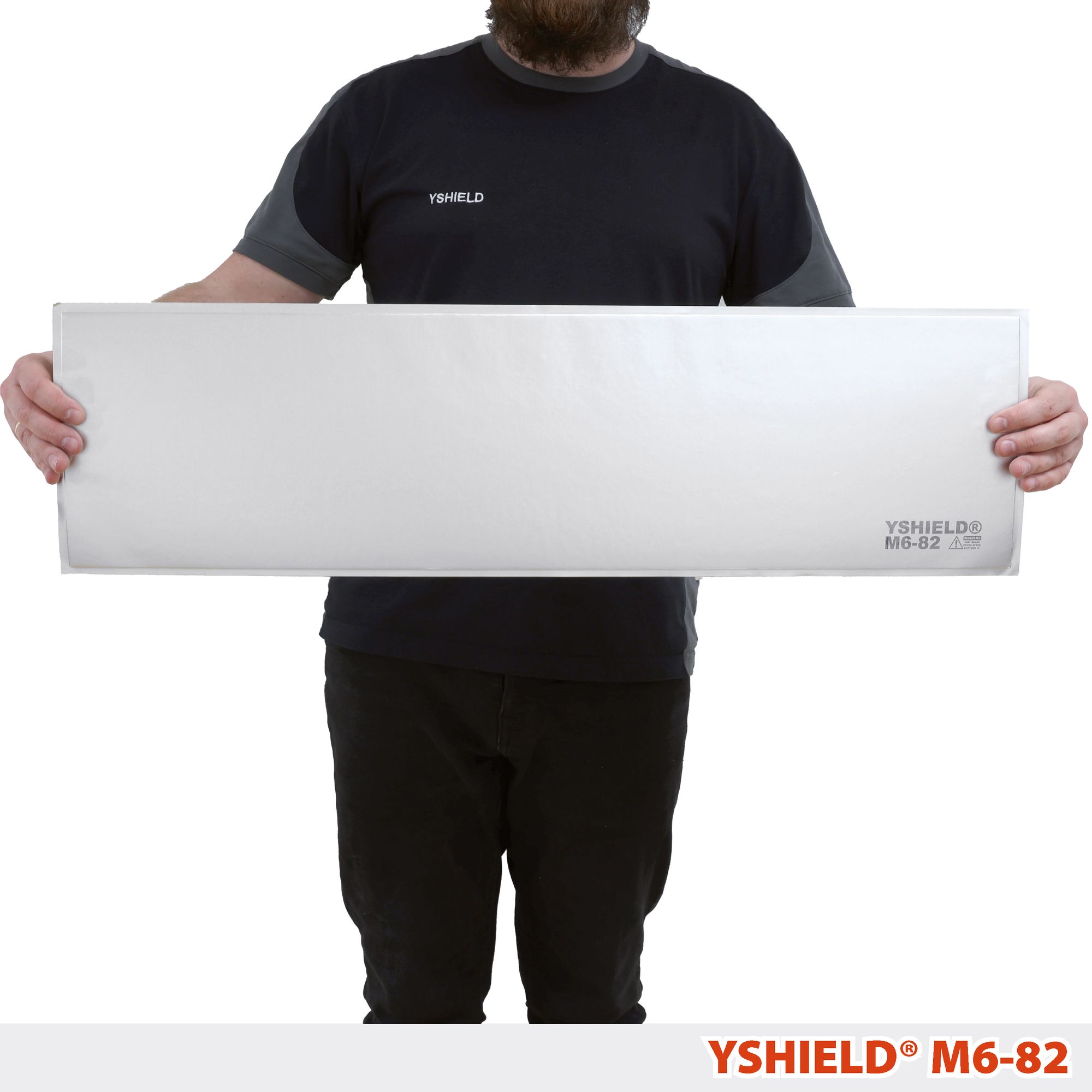

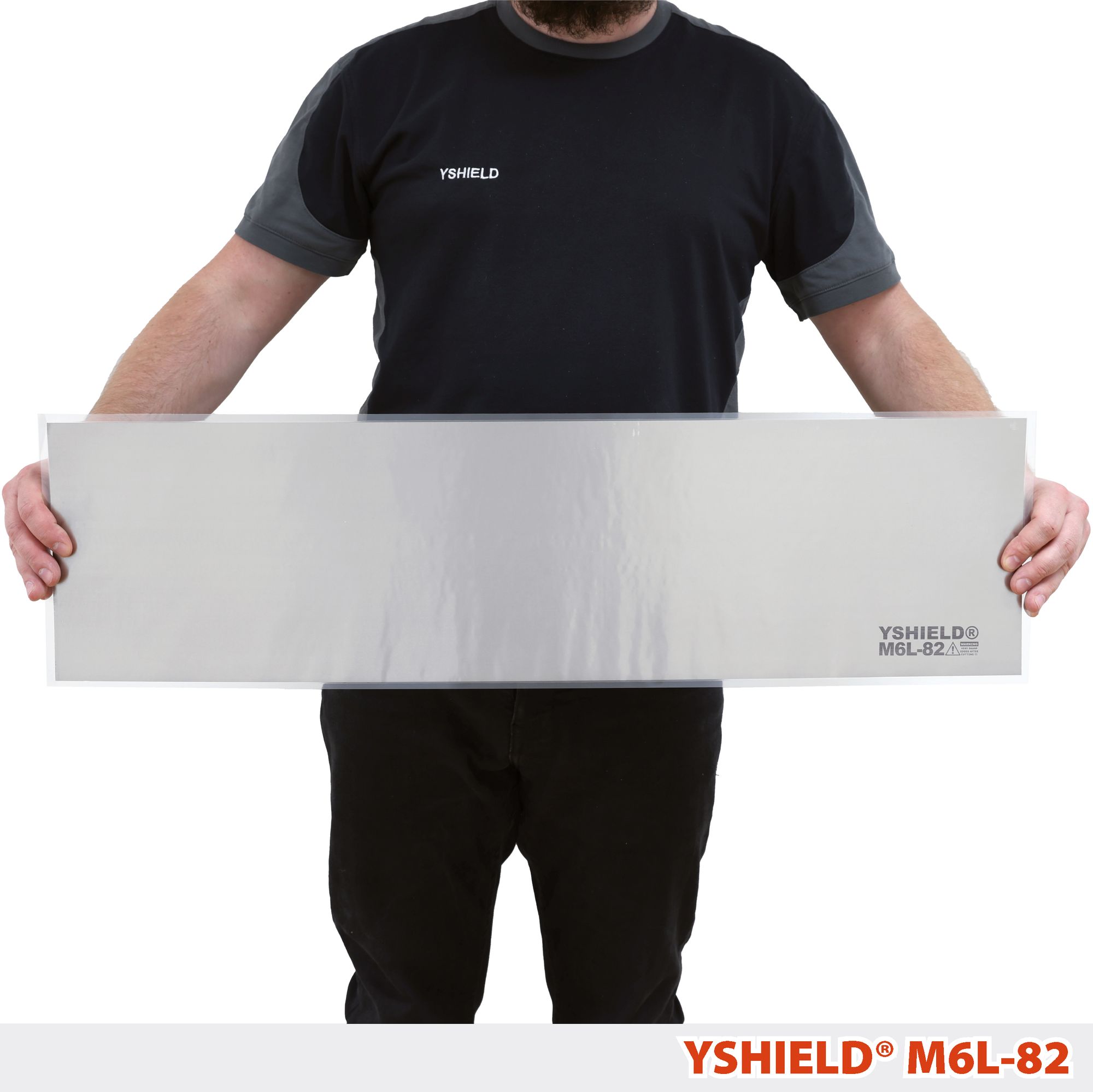

Technische Daten Maße: 80 x 21 cm (Schirmfläche); 82 x 23 cm (Gesamtprodukt) Dicke: 0,6 mm Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 19,5 dB (89,4 %), zweilagig 25,7 dB (94,8 %), dreilagig 30,2 dB (96,9 %), vierlagig 32,6 dB (97,7 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 17,7 dB (87 %), zweilagig 23,2 dB (93,1 %), dreilagig 26,8 dB (95,4 %), vierlagig 29,3 dB (96,6 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt. Korrosionsbeständigkeit: Entspricht der von Aluminium Mindestbiegeradius: 20 cm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion von 5 Hz bis 50 kHz. Zusätzlich werden statische Magnetfelder mit 0 Hz ebenso abgeschirmt wie elektromagnetische Felder bis 40 GHz. Verarbeitung Achtung: Die M6-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf wie ein Messer und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung: Dieses Produkt hat auf der Rückseite einen permanenten Acrylkleber, der auf sauberen, fettfreien und ebenen Untergründen haftet. Ziehen Sie die Schutzfolie ab und verkleben Sie die Platten mit unserer Rakel FVR10. Arbeiten Sie sorgfältig aber drücken Sie nicht zu fest an um die Aluminiumoberfläche nicht zu beschädigen. Bei allen Platten muss die Schirmfläche mindestens 2 cm überlappen. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken. Hochfrequente Abschirmung: Die elektrisch leitfähige Aluminiumoberfläche hat eine HF-Schirmdämpfung von 120 dB, Übergangsstellen zu anderen Schirmkomponenten können einfach mit Aluminiumklebebändern abgedichtet werden. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. Bei der M6-Serie mit Aluminiumoberfläche ist das besonders einfach: Verkleben Sie zur Kontaktierung unser Erdungsband GSX10 oder GSX50 auf den Aluminiumoberflächen aller montierten Platten. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

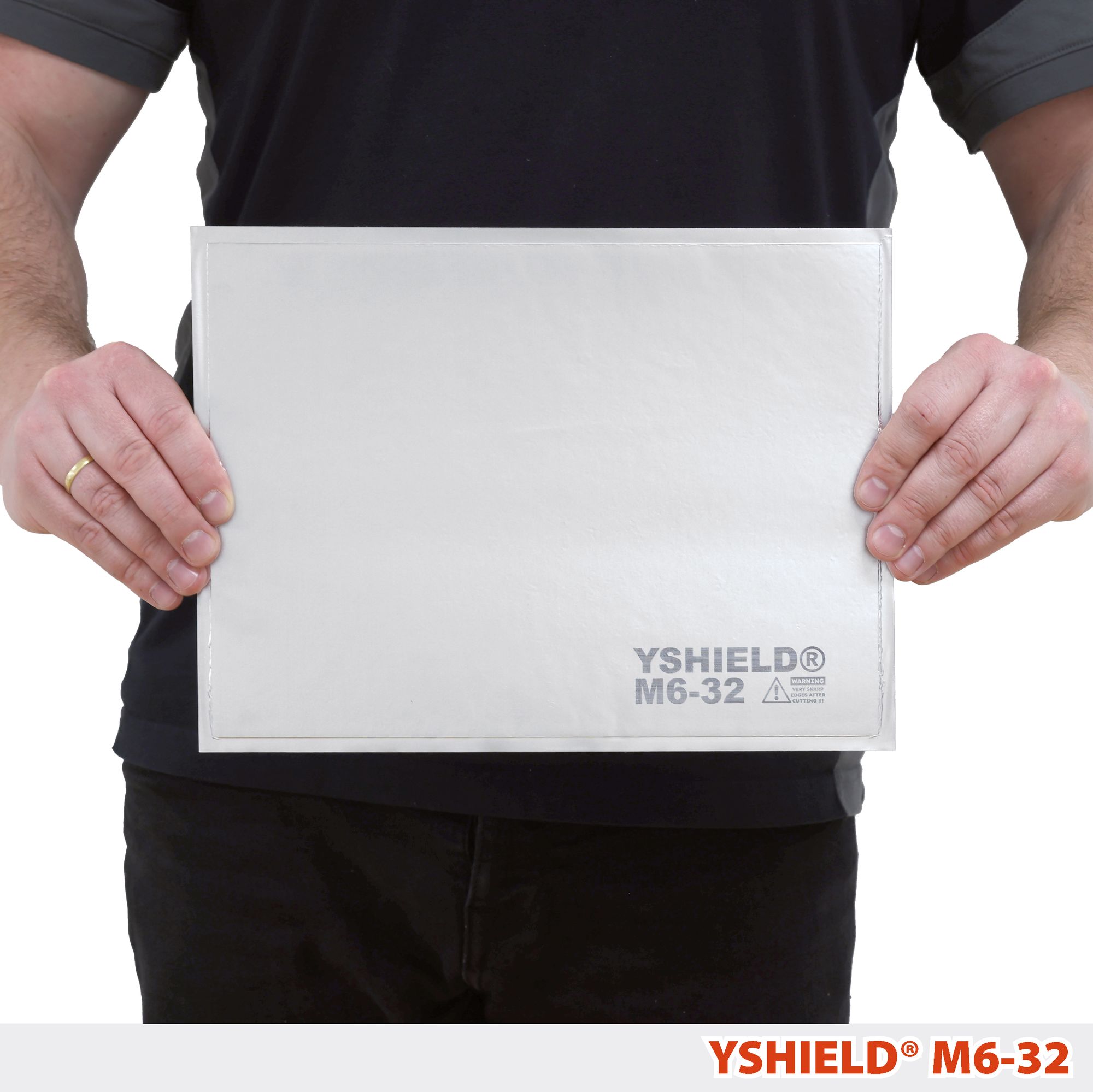

Technische Daten Maße: 29 x 21 cm (Schirmfläche); 31 x 23 cm (Gesamtprodukt) Dicke: 0,5 mm Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 20 dB (89,4 %), zweilagig 26 dB (94,8 %), dreilagig 30 dB (96,9 %), vierlagig 33 dB (97,7 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 18 dB (87 %), zweilagig 23 dB (93,1 %), dreilagig 27 dB (95,4 %), vierlagig 29 dB (96,6 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt. Mindestbiegeradius: 20 cm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion von 5 Hz bis 50 kHz. Zusätzlich werden statische Magnetfelder mit 0 Hz ebenso abgeschirmt wie elektromagnetische Felder bis 40 GHz. Verarbeitung Achtung: Die M6L-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf wie ein Messer und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung mit Kleber: Wählen Sie einen Kleber, der die Laminierfolie aus PET (Polyethylenterephthalat) kleben kann. Es gibt hochviskose Montagekleber für z.B. feste Untergründe oder flexible Kunststoffkleber für die Verklebung z.B. unter Autoteppichen. Folgen Sie der Anleitung des Kleberherstellers. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. Die M6L-Serie ist vollständig laminiert, dennoch gibt es zur Kontaktierung eine Lösung: Verkleben Sie unser Erdungsband GSX10 oder GSX50 auf allen Oberflächen. Tackern Sie mit Klammern oder Nägeln durch das Erdungsband. Die Klammern oder Nägel kontaktieren Platte und Erdungsband. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

Technische Daten Maße: 80 x 21 cm (Schirmfläche); 82 x 23 cm (Gesamtprodukt) Dicke: 0,5 mm Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 19,5 dB (89,4 %), zweilagig 25,7 dB (94,8 %), dreilagig 30,2 dB (96,9 %), vierlagig 32,6 dB (97,7 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 17,7 dB (87 %), zweilagig 23,2 dB (93,1 %), dreilagig 26,8 dB (95,4 %), vierlagig 29,3 dB (96,6 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt. Mindestbiegeradius: 20 cm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion von 5 Hz bis 50 kHz. Zusätzlich werden statische Magnetfelder mit 0 Hz ebenso abgeschirmt wie elektromagnetische Felder bis 40 GHz. Verarbeitung Achtung: Die M6L-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf wie ein Messer und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung mit Kleber: Wählen Sie einen Kleber, der die Laminierfolie aus PET (Polyethylenterephthalat) kleben kann. Es gibt hochviskose Montagekleber für z.B. feste Untergründe oder flexible Kunststoffkleber für die Verklebung z.B. unter Autoteppichen. Folgen Sie der Anleitung des Kleberherstellers. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. Die M6L-Serie ist vollständig laminiert, dennoch gibt es zur Kontaktierung eine Lösung: Verkleben Sie unser Erdungsband GSX10 oder GSX50 auf allen Oberflächen. Tackern Sie mit Klammern oder Nägeln durch das Erdungsband. Die Klammern oder Nägel kontaktieren Platte und Erdungsband. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

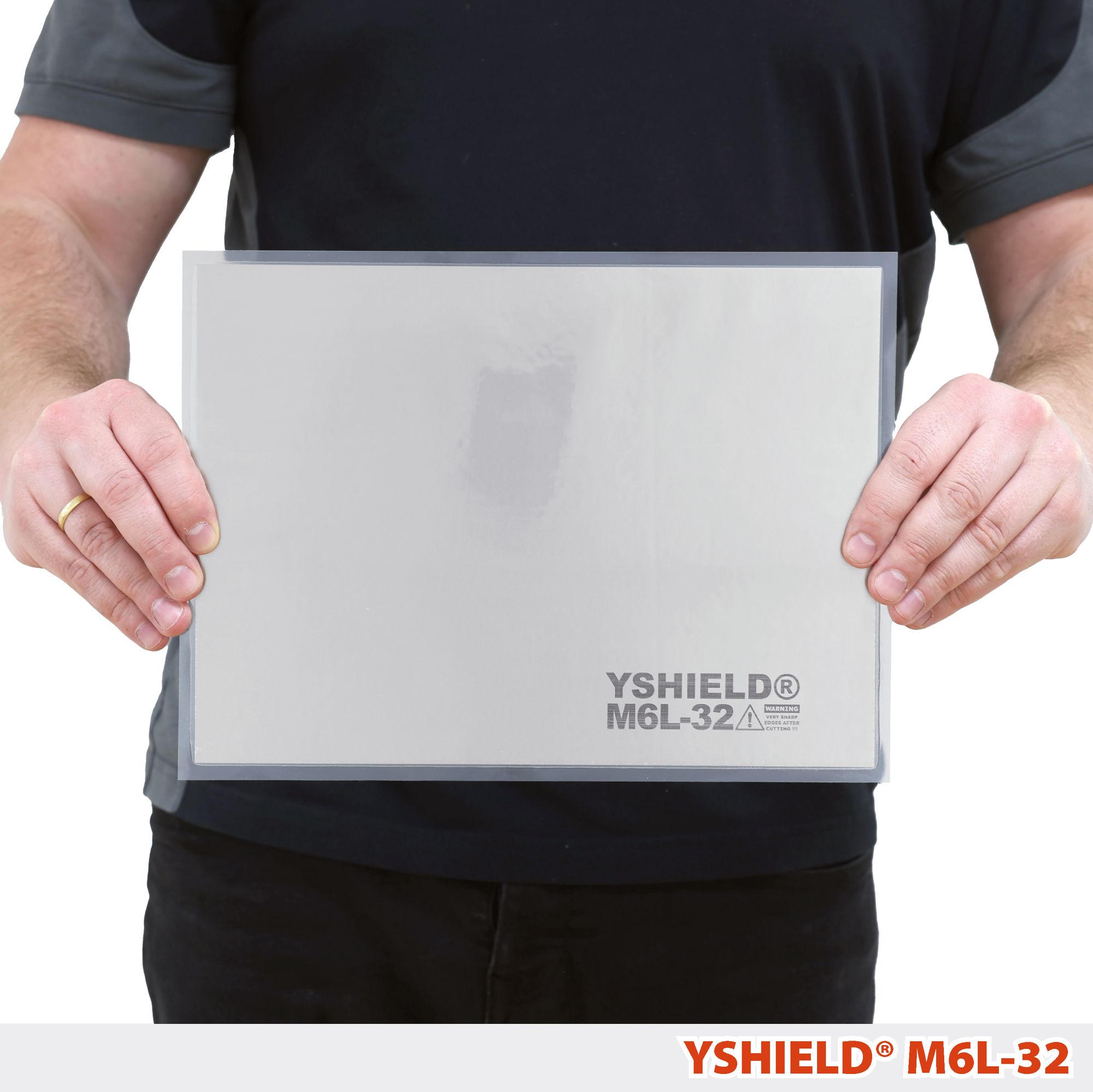

Technische Daten Maße: 29 x 21 cm (Schirmfläche); 31 x 23 cm (Gesamtprodukt) Dicke: 0,6 mm Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 20 dB (89,4 %), zweilagig 26 dB (94,8 %), dreilagig 30 dB (96,9 %), vierlagig 33 dB (97,7 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 18 dB (87 %), zweilagig 23 dB (93,1 %), dreilagig 27 dB (95,4 %), vierlagig 29 dB (96,6 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt. Korrosionsbeständigkeit: Entspricht der von Aluminium Mindestbiegeradius: 20 cm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion von 5 Hz bis 50 kHz. Zusätzlich werden statische Magnetfelder mit 0 Hz ebenso abgeschirmt wie elektromagnetische Felder bis 40 GHz. Verarbeitung Achtung: Die M6-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf wie ein Messer und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung: Dieses Produkt hat auf der Rückseite einen permanenten Acrylkleber, der auf sauberen, fettfreien und ebenen Untergründen haftet. Ziehen Sie die Schutzfolie ab und verkleben Sie die Platten mit unserer Rakel FVR10. Arbeiten Sie sorgfältig aber drücken Sie nicht zu fest an um die Aluminiumoberfläche nicht zu beschädigen. Bei allen Platten muss die Schirmfläche mindestens 2 cm überlappen. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken. Hochfrequente Abschirmung: Die elektrisch leitfähige Aluminiumoberfläche hat eine HF-Schirmdämpfung von 120 dB, Übergangsstellen zu anderen Schirmkomponenten können einfach mit Aluminiumklebebändern abgedichtet werden. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. Bei der M6-Serie mit Aluminiumoberfläche ist das besonders einfach: Verkleben Sie zur Kontaktierung unser Erdungsband GSX10 oder GSX50 auf den Aluminiumoberflächen aller montierten Platten. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

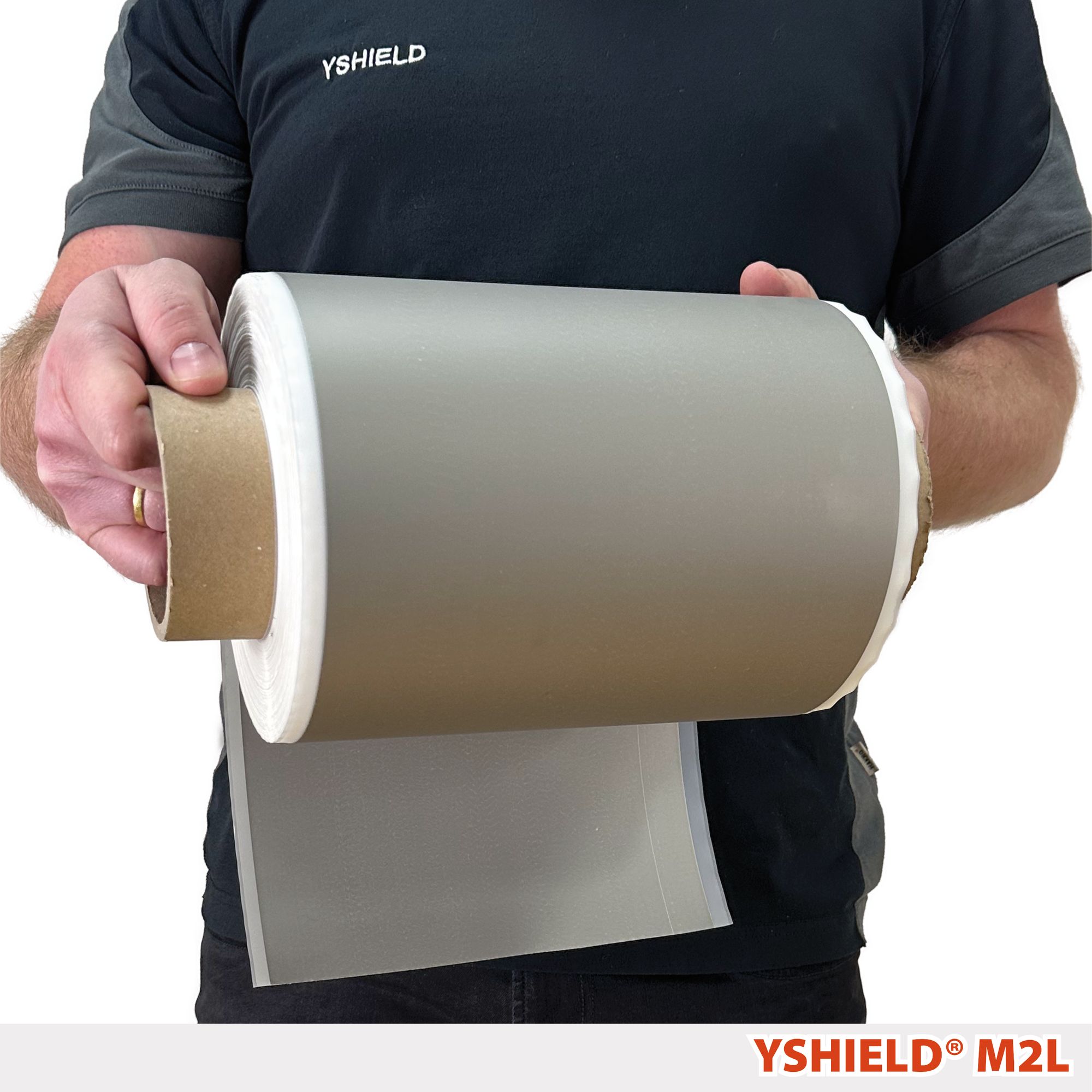

Technische Daten Breite: 21 cm (Schirmfläche); 23 cm (Gesamtprodukt) Länge: Meterware / 100 Meter-Rollen Dicke: 0,12 mm Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 12,1 dB (75,1 %), zweilagig 16,3 dB (84,7 %), dreilagig 19,5 dB (89,4 %), vierlagig 21,7 dB (91,8 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 10,5 dB (70,1 %), zweilagig 13,3 dB (78,3 %), dreilagig 16,0 dB (84,1 %), vierlagig 18,6 dB (88,2 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden erst mit vielen Lagen relevant abgeschirmt. Mindestbiegeradius: 10 mm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion von 5 Hz bis 100 kHz. Verarbeitung Achtung: M2L können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind sehr scharf und müssen sofort nach dem Schneiden mit z.B. einem Klebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Achten Sie bei größeren Mauerflächen darauf, dass das Material eine Dampfsperre ist. Verarbeitung mit Kleber: Nur wenige Kleber können Laminierfolie aus PET (Polyethylenterephthalat) kleben. Wir empfehlen zur sicheren Verklebung unseren Haftkleber PSA auf Acrylatbasis der dauerhaft selbstklebende Schichten erzeugt. Bei Nassverklebung schnell und auf kleinen Flächen arbeiten, dann kann noch korrigiert werden. Nicht saugfähige Untergründe oder mehrere Lagen können problematisch sein, weil das Lösemittel aufgrund der dampfdichten Folie nicht austrocknen kann! Bei Trockenverklebung hat man eine sofortige sehr starke Haftung, die nicht mehr gelöst werden kann. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab etwa zehn Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Montieren Sie die Bahnen immer versetzt, die Flächen sollten darunterliegende Überlappungen abdecken. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. M2L ist vollständig laminiert, dennoch gibt es zur Kontaktierung eine Lösung: Verkleben Sie unser Erdungsband GSX10 / GSX50 auf allen Oberflächen. Tackern Sie mit Klammern oder Nägeln durch das Erdungsband. Die Klammern oder Nägel kontaktieren Folie und Erdungsband. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

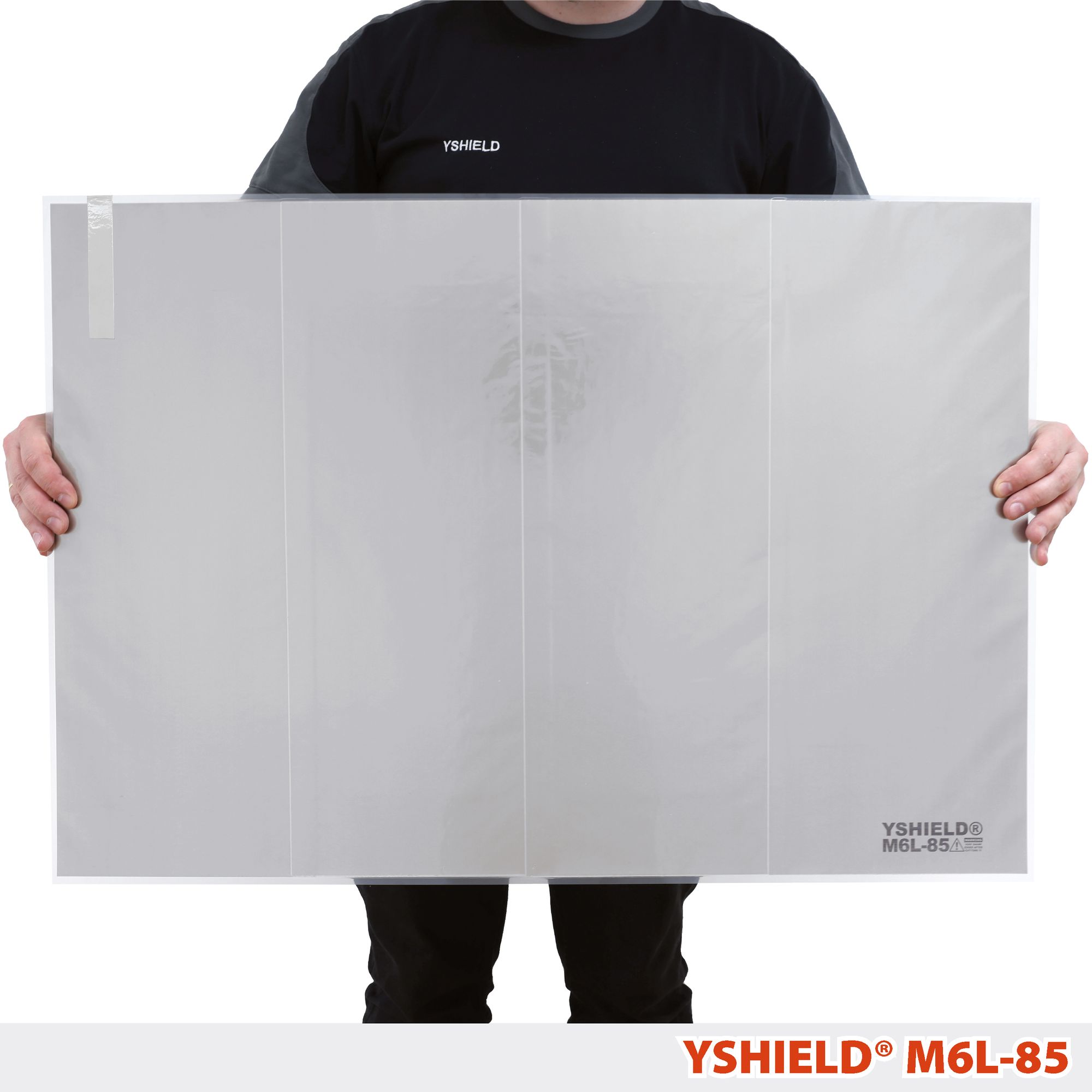

Technische Daten Maße: 80 x 55 cm (Schirmfläche); 82 x 57 cm (Gesamtprodukt) Dicke: 0,5 mm (0,7 mm überlappend) Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 19,5 dB (89,4 %), zweilagig 25,7 dB (94,8 %), dreilagig 30,2 dB (96,9 %), vierlagig 32,6 dB (97,7 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 17,7 dB (87 %), zweilagig 23,2 dB (93,1 %), dreilagig 26,8 dB (95,4 %), vierlagig 29,3 dB (96,6 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt. Mindestbiegeradius: 20 cm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion ab 5 Hz. Verarbeitung Achtung: Die M6L-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung mit Kleber: Nur wenige Kleber können Laminierfolie aus PET (Polyethylenterephthalat) kleben. Wir empfehlen zur sicheren Verklebung unseren Haftkleber PSA auf Acrylatbasis der dauerhaft selbstklebende Schichten erzeugt. Bei Nassverklebung schnell und auf kleinen Flächen arbeiten, dann kann noch korrigiert werden. Nicht saugfähige Untergründe oder mehrere Lagen können problematisch sein, weil das Lösemittel aufgrund der dampfdichten Folie nicht austrocknen kann! Bei Trockenverklebung hat man eine sofortige sehr starke Haftung, die nicht mehr gelöst werden kann. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. Die M6L-Serie lässt sich einfach erden, da an einer Ecke ein Aluminiumband herausgeführt ist, das sich mit unserem Erdungsband GSX10 oder GSX50 einfach kontaktieren und erden lässt. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

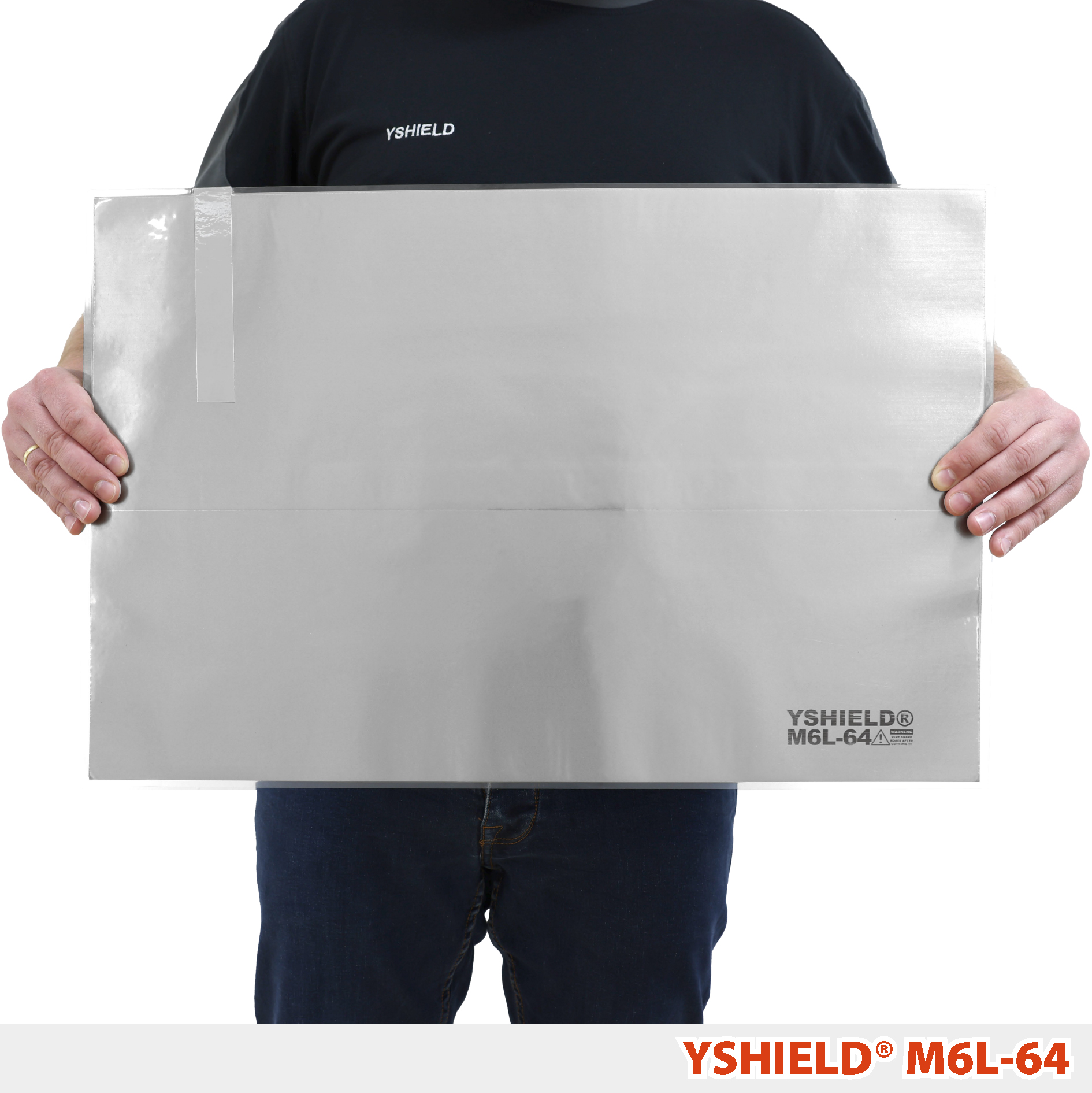

Technische Daten Maße: 59 x 40 cm (Schirmfläche); 61 x 41 cm (Gesamtprodukt) Dicke: 0,5 mm (0,7 mm überlappend) Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 19,5 dB (89,4 %), zweilagig 25,7 dB (94,8 %), dreilagig 30,2 dB (96,9 %), vierlagig 32,6 dB (97,7 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 17,7 dB (87 %), zweilagig 23,2 dB (93,1 %), dreilagig 26,8 dB (95,4 %), vierlagig 29,3 dB (96,6 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt. Mindestbiegeradius: 20 cm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion ab 5 Hz. Verarbeitung Achtung: Die M6L-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung mit Kleber: Nur wenige Kleber können Laminierfolie aus PET (Polyethylenterephthalat) kleben. Wir empfehlen zur sicheren Verklebung unseren Haftkleber PSA auf Acrylatbasis der dauerhaft selbstklebende Schichten erzeugt. Bei Nassverklebung schnell und auf kleinen Flächen arbeiten, dann kann noch korrigiert werden. Nicht saugfähige Untergründe oder mehrere Lagen können problematisch sein, weil das Lösemittel aufgrund der dampfdichten Folie nicht austrocknen kann! Bei Trockenverklebung hat man eine sofortige sehr starke Haftung, die nicht mehr gelöst werden kann. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken. Erdung Achten Sie beim Abschirmen magnetischer Felder auch auf die elektrischen Felder. Zur Vermeidung der Verschleppung elektrischer Felder muss geerdet werden. Die M6L-Serie lässt sich einfach erden, da an einer Ecke ein Aluminiumband herausgeführt ist, das sich mit unserem Erdungsband GSX10 oder GSX50 einfach kontaktieren und erden lässt. Weitere Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

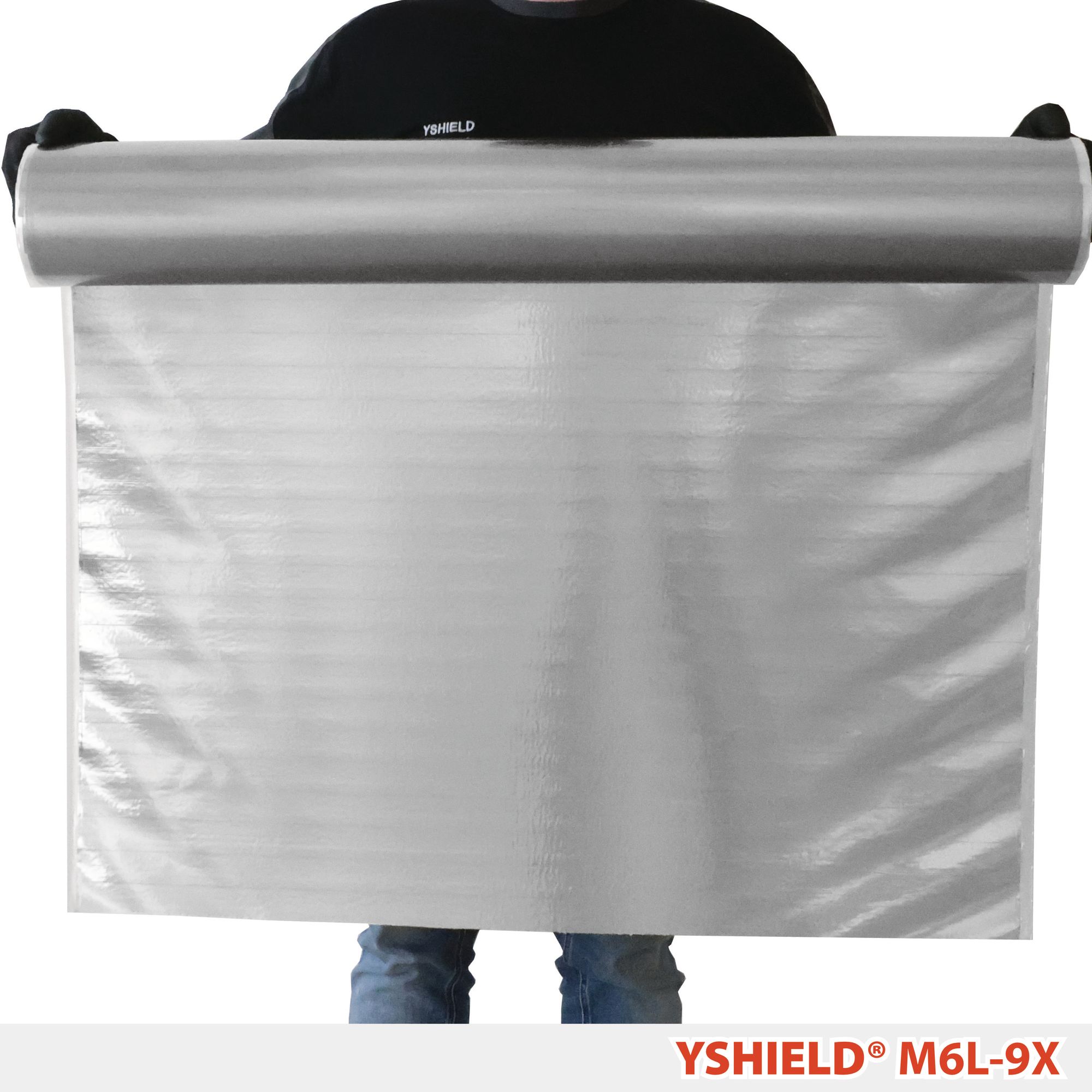

Technische DatenBreite: 90 cm (Schirmfläche); 94 cm (Gesamtprodukt)Länge: Meterware / 18 Meter-RollenDicke: 0,4 mmSchirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 19,5 dB (89,4 %), zweilagig 25,7 dB (94,8 %), dreilagig 30,2 dB (96,9 %), vierlagig 32,6 dB (97,7 %)Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 17,7 dB (87 %), zweilagig 23,2 dB (93,1 %), dreilagig 26,8 dB (95,4 %), vierlagig 29,3 dB (96,6 %)Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden in einem Bereich von 15 % (einlagig) bis 58 % (vierlagig) abgeschirmt.Mindestbiegeradius: 20 cmInhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion ab 5 Hz.VerarbeitungAchtung: Die M6L-Serie können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind scharf und müssen sofort nach dem Schneiden mit z.B. einem Gewebeklebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Besser planen Sie die Verlegung der Platten so, dass Sie nicht schneiden müssen! Achten Sie bei größeren Mauerflächen darauf, dass die Platten eine Dampfsperre sind. Verarbeitung mit Kleber: Nur wenige Kleber können Laminierfolie aus PET (Polyethylenterephthalat) kleben. Wir empfehlen zur sicheren Verklebung unseren Haftkleber PSA auf Acrylatbasis der dauerhaft selbstklebende Schichten erzeugt. Bei Nassverklebung schnell und auf kleinen Flächen arbeiten, dann kann noch korrigiert werden. Nicht saugfähige Untergründe oder mehrere Lagen können problematisch sein, weil das Lösemittel aufgrund der dampfdichten Folie nicht austrocknen kann! Bei Trockenverklebung hat man eine sofortige sehr starke Haftung, die nicht mehr gelöst werden kann. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab zwei Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss mindestens 2 cm überlappen. Mehrlagige Verlegung: Installieren Sie die Platten immer versetzt, die Flächen sollten darunterliegende  Überlappungen abdecken.Prüfbericht & GutachtenSchon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.

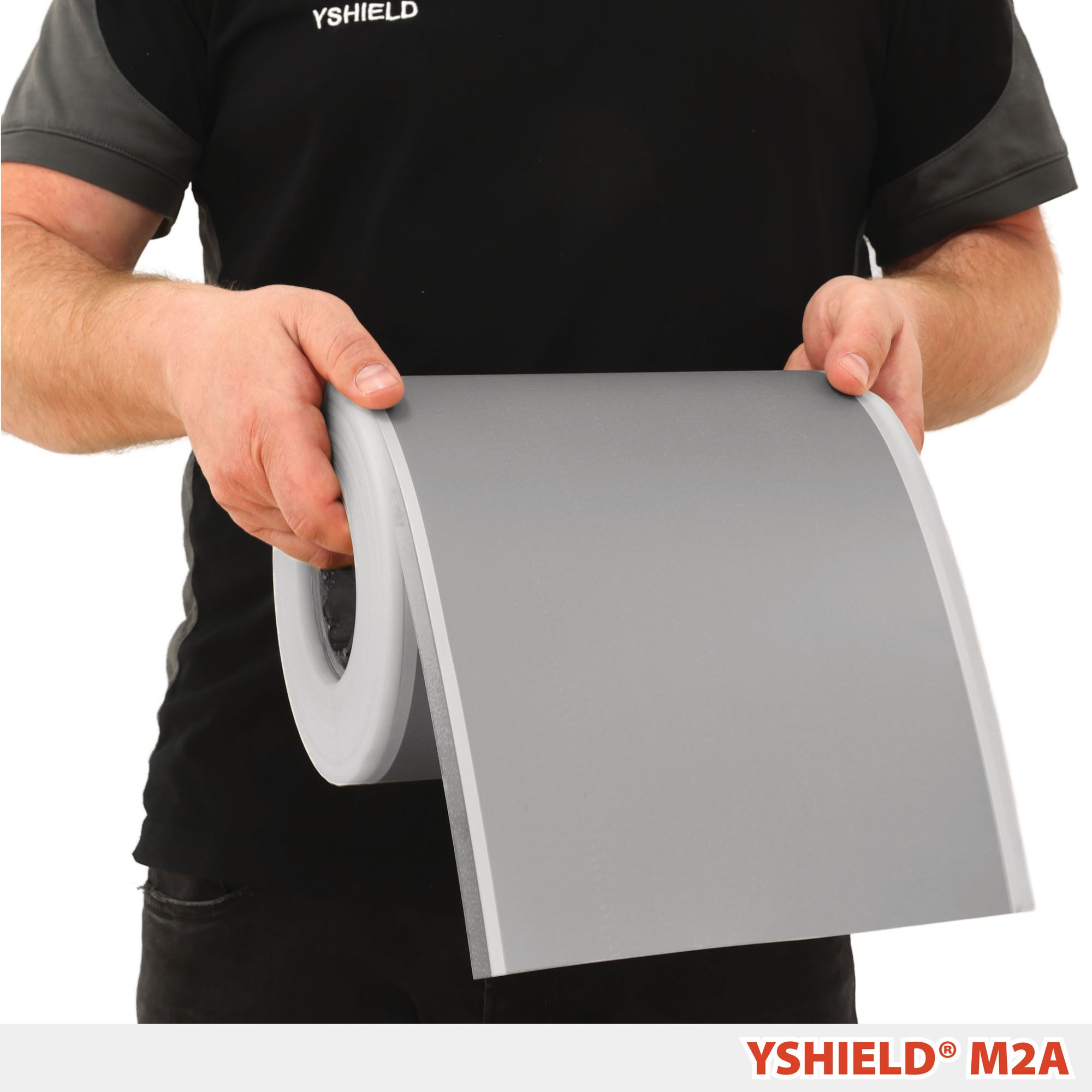

Technische Daten Breite: 21 cm (Schirmfläche); 24 cm (Gesamtprodukt) Länge: Meterware / 100 Meter-Rollen Dicke: 0,12 mm Schirmung Hochfrequenz: 125 dB Schirmung Magnetfeld (Dreiphasig 50 Hz): Einlagig 12,1 dB (75,1 %), zweilagig 16,3 dB (84,7 %), dreilagig 19,5 dB (89,4 %), vierlagig 21,7 dB (91,8 %) Schirmung Magnetfeld (Einphasig 50 Hz): Einlagig 10,5 dB (70,1 %), zweilagig 13,3 dB (78,3 %), dreilagig 16,0 dB (84,1 %), vierlagig 18,6 dB (88,2 %) Schirmung Magnetfeld (Statisch): DC-Verbraucher, Erdmagnetfeld, Permanentmagnet werden erst mit vielen Lagen relevant abgeschirmt. Mindestbiegeradius: 10 mm Inhaltsstoffe und magnetische Kennzahlen deklarieren wir aus Innovationsgründen nicht. Das Hightechmaterial hat eine hohe Anfangspermeabilität und hohe Sättigungsinduktion von 5 Hz bis 100 kHz. Verarbeitung Achtung: M2A können Sie mit einer hochwertigen Schere schneiden! Die Schnittkanten sind sehr scharf und müssen sofort nach dem Schneiden mit z.B. einem Klebeband geschützt werden! Verwenden Sie beim Verarbeiten schnittfeste Handschuhe! Achten Sie bei größeren Mauerflächen darauf, dass das Material eine Dampfsperre ist. Verarbeitung mit Kleber: Nur wenige Kleber können Laminierfolie aus PET (Polyethylenterephthalat) kleben. Wir empfehlen zur sicheren Verklebung unseren Haftkleber PSA auf Acrylatbasis der dauerhaft selbstklebende Schichten erzeugt. Bei Nassverklebung schnell und auf kleinen Flächen arbeiten, dann kann noch korrigiert werden. Nicht saugfähige Untergründe oder mehrere Lagen können problematisch sein, weil das Lösemittel aufgrund der dampfdichten Folie nicht austrocknen kann! Bei Trockenverklebung hat man eine sofortige sehr starke Haftung, die nicht mehr gelöst werden kann. Verarbeitung per Tacker oder Nagler: Bei geeignetem Untergrund empfehlen wir die Montage mit einem elektrischen Tacker oder Nagler. Für eine Lage inklusive Überlappung reicht ein mittelpreisiger elektrischer Tacker aus, ab etwa zehn Lagen benötigen Sie einen professionellen Nagler. Die Schirmfläche muss 3 cm überlappen. Mehrlagige Verlegung: Montieren Sie die Bahnen immer versetzt, die Flächen sollten darunterliegende Überlappungen abdecken. Hochfrequenzabschirmung: Die Aluminiumoberseite schirmt hervorragend hochfrequente Felder ab. Dazu müssen die Bahnen 3 cm überlappen. Da durch die Laminierfolie auf der Unterseite trotz Überlappung ein dünner Spalt entsteht, empfehlen wir die Verwendung des Abschirmbandes HNX50. Erdung Dieses Produkt mit elektrisch leitfähiger Oberfläche muss durch eine Einbindung in den Funktionspotentialausgleich (FPA) geerdet werden. Passende Komponenten finden Sie unter "Erdung". Prüfbericht & Gutachten Schon vor vielen Jahren haben wir in ein eigenes professionelles EMV-Labor investiert. Darin erstellen wir nicht nur unsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wir alle Produkte von einem unabhängigen renommierten Sachverständigen überprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht und Gutachten finden Sie oben bei den Downloads.
